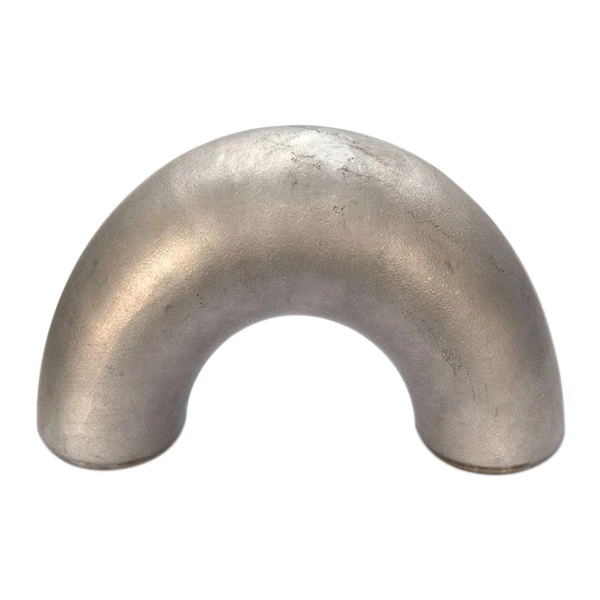

Titan 180- darajali tirsak

Titan {0}} darajali tirsak egilish burchagi 180 darajaga yetadigan tirsak mahsulotiga ishora qiladi. Egrilik radiusiga ko'ra, uni 180 daraja tirsak uzun radiusi va 180 daraja tirsak qisqa radiusiga bo'lish mumkin. Uzun radius egrilik radiusi 1,5 barobarga teng bo'lgan trubaning tashqi diametrini bildiradi, ya'ni R=1.5D. Qisqa radiusli tirsak uning trubaning tashqi diametriga teng egrilik radiusini bildiradi, ya'ni R=1.0D, (R - radius, D - tirsak diametri). Albatta, turli 180-darajali tirsaklarni turli egrilik radiuslariga ko‘ra ham sozlash mumkin.



Quvur liniyasi tizimini joylashtirishda, odatda, uzun radiusli tirsakli ulanishdan foydalanish o'rinlidir, qisqa radiusli tirsak odatda quvur liniyasini o'rnatish joyida ixcham hollarda yoki xarajatlarni kamaytirish uchun ishlatiladi. Qisqa radiusli tirsagidan foydalanilganda uning ish bosimi bir xil spetsifikatsiyadagi uzun radiusli tirsagining 0,8 barobaridan oshmasligi kerak.



TIRSAGI 45/90/180 DARAJASI



ASME B16.9 tirsaklari ASME B36.10 va ASME B36.19 uglerod, 2 dan 48 dyuymgacha (va undan yuqori) har qanday o'lchamdagi qotishma quvurlarga mos keladigan keng o'lchamdagi (tashqi diametr va devor qalinligi kombinatsiyasi) ishlab chiqariladi. .



Quvur tirsaklarining ayrim maxsus turlari:



Tirsakni qisqartirish: standart tirsak va konsentrik reduktor birikmasi o'rniga ikkita turli teshik o'lchamdagi kirish va chiqish joyi bo'lgan quvur ulagichi ishlatiladi.



mitered tirsak: po'lat plitalarni birlashtirish orqali yig'ilgan katta o'lchamli tirsak



QISQA VS UZUN RADIUS TIRSAK



Tirsaklar ikki guruhga bo'linadi, ular yo'nalishni o'zgartiradigan masofani belgilaydi; qarama-qarshi yuzga bir uchining markaziy chizig'i. Bu "markazdan yuzga" masofa sifatida tanilgan va tirsak egilgan radiusga teng.



"Uzoq" radiusli tirsak uchun markazdan yuzma-yuz masofa, qisqartirilgan LR har doim "1,1/2 x Nominal quvur hajmi (NPS) (1,1/2D)", "qisqa" uchun esa markazdan yuzma-yuz masofa. radius tirsak, qisqartirilgan SR hatto nominal quvur hajmiga teng.



Quvur tirsaklarini ishlab chiqarish jarayonlari:



180 graduslik paypoqli tirsaklar turli yo'llar bilan ishlab chiqarilishi mumkin, asosiylari "mandrel jarayoni" va "sovuq shakllantirish" (boshqa usullar - elliptik shakllantirish va ikki tikuvli payvandlash usuli).



Quvurlardagi eng keng tarqalgan uchta tirsak turi 45, 90 va 180 daraja (yoki qaytib keladigan tirsak).



Materiallar: Maxsus qotishma, super dupleks zanglamaydigan po'lat, zanglamaydigan po'lat, karbonli po'lat, titan



Ko'pgina kislotali, gidroksidi va kuchli kislotali suyuqlik muhitida titanium 180 daraja tirsagi mukammal korroziyaga chidamliligiga ega va titan kichik zichlik, yuqori quvvat, engil uskunalar og'irligi, yorqin va toza sirt, axloqsizlik, tozalash va tozalash oson. .



Titan 180- darajali tirsaklar kimyo sanoati, neft, metallurgiya, yengil sanoat, asbobsozlik, elektr energiyasi ishlab chiqarish, dengiz suvini tuzsizlantirish, tibbiy asbob-uskunalar, xlor gidroksidi bilan tuz ishlab chiqarish, elektrokaplama, kokslash, kimyoviy o'g'itlar va boshqalarda keng qo'llaniladi.



Titan 180-darajali tirsak qoʻllanilishi

Neft-kimyo sanoati uchun quvurlar va quvurlar

Farmatsevtika sanoati

Oziq-ovqat sanoati

Aviatsiya va aerokosmik sanoati

Arxitektura bezatish sanoati

Neft va gaz quvurlari sanoati
