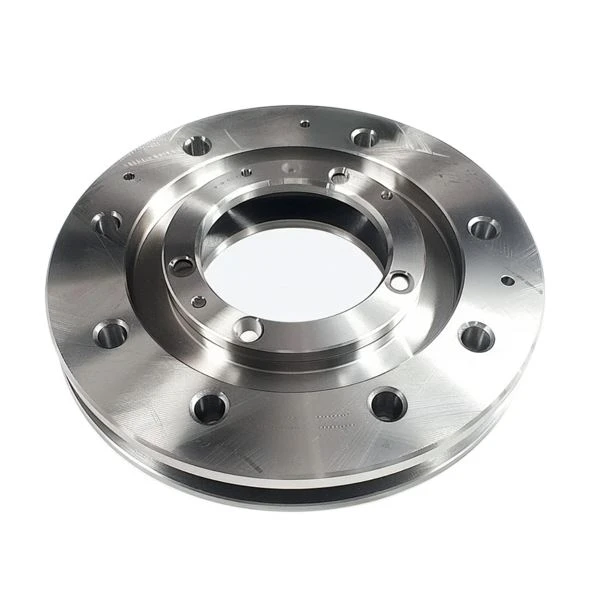

UZ 1092-1 Flanj
Element: EN 1092-1 gardish
Texnik xususiyatlari: Type01,05,11,12,21,34
Materiallar: Gr1, Gr2, Gr7, Gr12
Standart: ASME B381, HG/T20592-2009
Bosim ko'rsatkichlari: N6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
Mahsulotni tanishtirish
Ushbu element haqida:

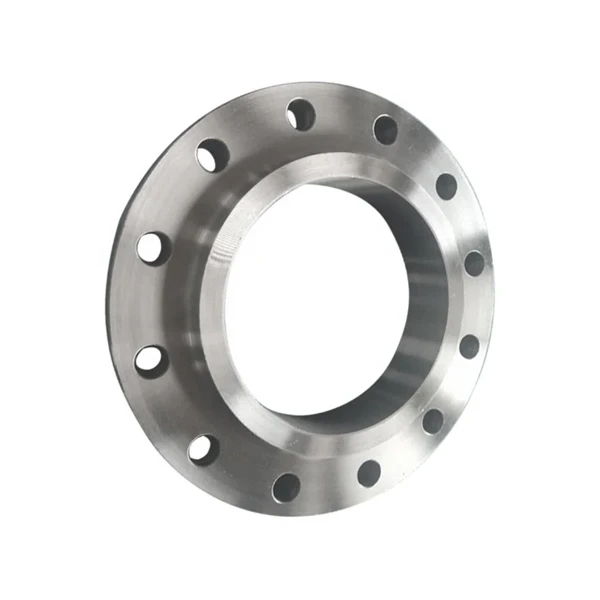

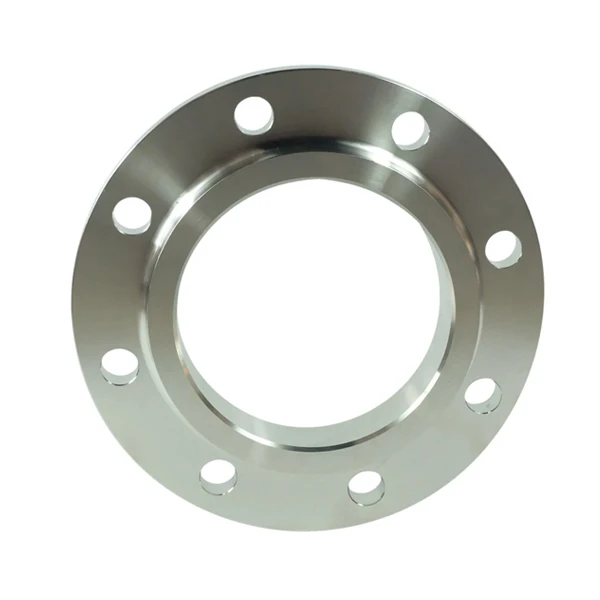

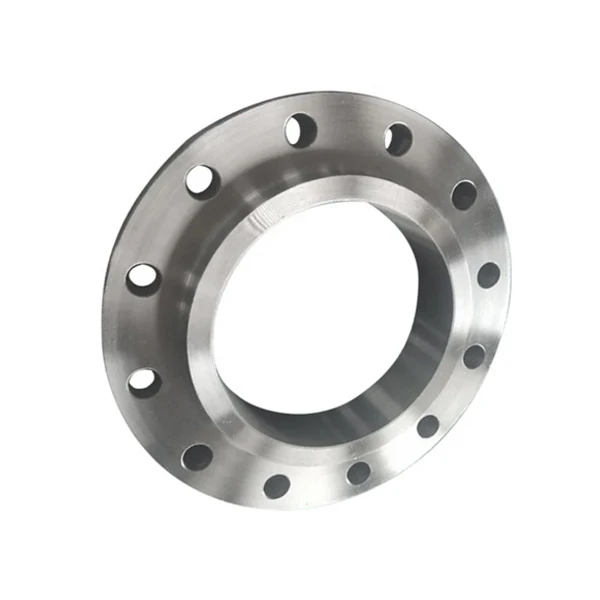

EN 1092-1 gardish turi 01, shuningdek, plastinka payvandlash gardish, po'lat halqa gardish yoki S/O plastinka gardish sifatida ham tanilgan. Bu bo'sh turdagi gardish bo'lib, u slip-on gardishga juda o'xshaydi, lekin uyasiz. 01-toifa plastinka gardish payvandlashdan oldin quvurga sirpanishi mumkin. Quvurni va gardishni birlashtirish uchun ikkita filletli payvand choki, biri ichki va ikkinchisi tashqi bo'lishi kerak. Ular mijozning talabiga qarab tekis yuz (FF) yoki baland yuz (RF) bilan jihozlanishi mumkin. EN 1092-1 ga muvofiq, 01-toifa plastinka flaneslari 8 ta bosim darajasida mavjud: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN40, PN 63 va PN 100. Tegishli oʻlchamlar va massalar Flanjlar quyidagi jadvallarda keltirilgan. Barcha o'lchamlar mm da, massa/og'irlik esa kg da.
UZ 1092-1 01-toifa plastinka gardishlari zarb yoki tekis mahsulotlardan (plastinkalardan) tayyorlanishi mumkin. Ular haddelenmiş yoki zarb qilingan barlardan va zarb qilingan po'latdan ishlov berilishi mumkin. Katta o'lchamlar uchun ular barlardan, po'latdan yoki chiziqlardan egilgan va elektr payvandlangan bo'lishi mumkin. Flanj uglerodli po'lat, past qotishma po'lat, zanglamaydigan po'lat va boshqa yuqori qotishma po'latlarni qamrab oluvchi keng turdagi materiallardan ishlab chiqarilishi mumkin.
EN 1092-1 gardish uchun oʻlchamlar va ogʻirliklar 01 PN2.5 turi
Texnik chizma va umumiy kirish
Eslatma
EN 1092-1 gardishning chizmasi ko'tarilgan yuzli 01-toifa gardish. D: tashqi diametri; K: murvat doirasining diametri; R: ko'tarilgan yuzning diametri; n: murvatlar soni; d: murvat teshigining diametri; Og'irligi: 01 tipidagi plastinka gardishining og'irligi yoki massasi; C: gardish qalinligi; f: ko'tarilgan yuz balandligi.
Texnik xususiyatlari
DN15~DN600: PH21.3~PH1219.2mm
|
NPS |
DN |
OD (mm) |
|
1/2" |
15 |
21.3 |
|
3/4" |
20 |
26.7 |
|
1" |
25 |
33.4 |
|
1-1/4" |
32 |
42.2 |
|
1-1/2" |
40 |
48.3 |
|
2" |
50 |
60.3 |
|
2-1/2" |
65 |
73 |
|
3" |
80 |
88.9 |
|
3-1/2" |
90 |
101.6 |
|
4" |
100 |
114.3 |
|
5" |
125 |
141.3 |
|
6" |
150 |
168.3 |
|
8" |
200 |
219.1 |
|
10" |
250 |
273 |
|
12" |
300 |
323.8 |
|
14" |
350 |
355.6 |
|
16" |
400 |
406.4 |
|
18" |
450 |
457.2 |
|
20" |
500 |
508 |
|
22" |
550 |
558.8 |
|
24" |
600 |
609.6 |
|
26" |
650 |
660.4 |
|
28" |
700 |
711.2 |
|
30" |
750 |
762 |
|
32" |
800 |
812.8 |
|
34" |
850 |
863.6 |
|
36" |
900 |
914.4 |
|
38" |
950 |
965.2 |
|
40" |
1000 |
1016 |
|
42" |
1050 |
1066.8 |
|
44" |
1100 |
1117.6 |
|
46" |
1150 |
1168.4 |
|
48" |
1200 |
1219.2 |
Issiq teglar: uz 1092-1 gardish, Xitoy va 1092-1 gardish ishlab chiqaruvchilar, yetkazib beruvchilar, zavod
