Titan ishlab chiqarishda UT va PT usullari

Ultrasonik test tovushga asoslangan usul bo'lib, payvandlangan qismlarning teshiklari, yoriqlari, qo'shimchalari va teshiklari kabi ichki nuqsonlarini aniqlay oladi. Nisbatan o'zgarish signali va amplitudasini o'lchash orqali ultratovushli aniqlash materialning o'lchamini yoki payvand nuqsonlari yoki zaiflashuvini o'lchash uchun ishlatilishi mumkin. Ultrasonik aniqlashning asosiy g'oyasi nuqsonlarni aniqlash uchun turli materiallarda ultratovushli tarqalish tezligi va aks ettirish rejimidan foydalanishdir.

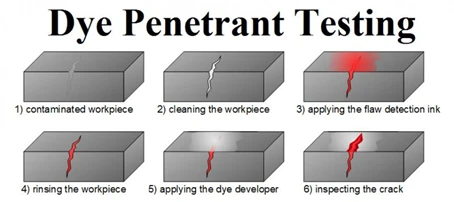

Penetrant testi (PT) ko'rishga asoslangan sinov usuli bo'lib, yoriqlar, qo'shimchalar va burmalar kabi sirt nuqsonlarini aniqlash uchun javob beradi.

Penetrant bo'yog'ini payvandlash yuzasiga teng ravishda püskürtün va tozalashdan oldin uni o'n-o'n besh daqiqa ushlab turing. Keyin ishlab chiquvchi qo'llaniladi, etti dan o'n daqiqagacha qoldiriladi va nozik va teng ravishda qo'llaniladi. Mikroskopik yoki vizual testlar orqali kamchiliklarni aniqlash uchun 1000 Lx dan ortiq oq yorug'lik yoritilishi kerak.

PT va UTning afzalliklari va kamchiliklarini taqqoslash

Penetrat testining kamchiliklari.

PT jarayonlari ko'proq muammoli bo'lib, faqat sirt nuqsonlarini aniqlash mumkin, chuqur nuqsonlarni topib bo'lmaydi.

Ultrasonik tekshiruvning afzalliklari va kamchiliklari.

Ultrasonik testlar yuqori aniqlik, chuqurlik va ishonchlilik bilan payvandlangan qismlarning ichki nuqsonlarini aniqlashi mumkin. Biroq, ultratovush tekshiruvi professional texnik va qimmatbaho uskunalarni talab qiladi va narxi yuqori.

Titan materiallarini ishlab chiqarish jarayonida PT va UT keng tarqalgan buzilmaydigan sinov usullari hisoblanadi. PT asosan sirt yoriqlari va burmalarni va boshqa nuqsonlarni aniqlaydi, ultratovushli aniqlash esa payvandlash ichidagi yuqori aniqlikdagi nuqsonlarni aniqlik, chuqurlik va ishonchlilik bilan aniqlashi mumkin. Amaliy ilovalarda mahsulotning mijozlar talablariga javob berishini ta'minlash uchun vaziyatga qarab tegishli aniqlash usuli tanlanishi mumkin.
